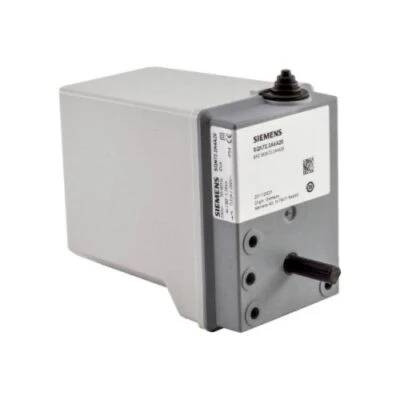

Siemens Actuator Servomotor SQN72 / SQN73 Series ម៉ូទ័រគ្រប់គ្រងដាំភ័រសម្រាប់ឧបករណ៍ដុត

Siemens Actuator Servomotor SQN72 / SQN73 Series គឺជាឧបករណ៍បញ្ជាចលនាដោយអគ្គិសនី (Electromotoric Actuator) ដែលត្រូវបានរចនាឡើងសម្រាប់ជំរុញ និងកំណត់ទីតាំងដាំភ័រខ្យល់ (Air Damper) ដាំភ័រឧស្ម័ន (Gas Damper) និងសន្ទះបញ្ជានៅក្នុងប្រព័ន្ធឧបករណ៍ដុតប្រេង និងឧស្ម័ន (Oil & Gas Burner) ខ្នាតតូចដល់មធ្យម។ វាជួយកែតម្រូវបរិមាណខ្យល់ និងឥន្ធនៈឱ្យសមស្របនឹងកម្រិតបន្ទុកនៃប្រព័ន្ធដុត។

ឧបករណ៍នេះប្រើម៉ូទ័រប្រភេទ Synchronous Motor ភ្ជាប់ជាមួយប្រព័ន្ធប្រអប់លេខបន្ថយល្បឿន និងអ័ក្សកាម (Camshaft) សម្រាប់កំណត់ទីតាំងដំណើរការរបស់ End Switch និង Auxiliary Switch។ កម្លាំងបង្វិលពេលដំណើរការមានចន្លោះ 1.5–2.5 Nm និងកម្លាំងទប់ទីតាំង 0.7–1.3 Nm។ រយៈពេលបង្វិល 90° ប្រហែល 4–30 វិនាទី អាស្រ័យលើម៉ូដែល។ SQN72 បង្វិលច្រាសទ្រនិចនាឡិកា (Counterclockwise) ខណៈ SQN73 បង្វិលតាមទ្រនិចនាឡិកា (Clockwise)។

លក្ខណៈពិសេស

• គ្រប់គ្រងទីតាំង Air Damper, Gas Damper និងសន្ទះបញ្ជាក្នុងប្រព័ន្ធឧបករណ៍ដុត

• ប្រើ Synchronous Motor ជាមួយប្រព័ន្ធប្រអប់លេខដែលមិនត្រូវការការថែទាំជាប្រចាំក្នុងការប្រើប្រាស់ធម្មតា

• កម្លាំងបង្វិលពេលដំណើរការ (Loading Torque) 1.5–2.5 Nm អាស្រ័យលើម៉ូដែល

• កម្លាំងទប់ទីតាំង (Holding Torque) 0.7–1.3 Nm

• រយៈពេលបង្វិល 90° ប្រហែល 4–30 វិនាទី នៅប្រេកង់ 50 Hz

• ប្រើភ្លើង AC 230 V ប្រេកង់ 50–60 Hz

• SQN72 បង្វិលច្រាសទ្រនិចនាឡិកា និង SQN73 បង្វិលតាមទ្រនិចនាឡិកា

• អាចកំណត់ End Switch និង Auxiliary Switch តាមរយៈ Cam Disk

• មានប្រព័ន្ធបង្ហាញទីតាំងនៅខាងក្នុង (Internal Position Indication)

• សំបកផលិតពីប្លាស្ទិកធន់នឹងកម្ដៅ និងការប៉ះទង្គិច ព្រមទាំងកម្រិតការពារ IP54 នៅពេលដំឡើងត្រឹមត្រូវ

• គាំទ្រប្រព័ន្ធគ្រប់គ្រង Two-Stage និង Modulating តាមប្រភេទសៀគ្វី និងឧបករណ៍ដែលប្រើប្រាស់

លក្ខណៈបច្ចេកទេស

Siemens SQN72 / SQN73 Series គឺជាឧបករណ៍ Electromotoric Actuator ដែលប្រើ Synchronous Motor។ វាគាំទ្រវ៉ុល AC 230 V (-15% / +10%) ប្រេកង់ 50–60 Hz ±6% និងមានការប្រើប្រាស់ថាមពលខាងក្នុងអតិបរមា 6 VA។

កម្លាំងបង្វិលពេលដំណើរការ (Loading Torque) មានចន្លោះ 1.5–2.5 Nm និងកម្លាំងទប់ទីតាំង (Holding Torque) 0.7–1.3 Nm អាស្រ័យលើលេខម៉ូដែល។ រយៈពេលបង្វិល 90° ប្រហែល 4–30 វិនាទី នៅប្រេកង់ 50 Hz។ មុំកំណត់ទីតាំងអតិបរមា 160° និងមានមាត្រដ្ឋានមុំ 0–130°។

សម្រាប់ទិសដៅបង្វិល Siemens SQN72 បង្វិលច្រាសទ្រនិចនាឡិកា (Counterclockwise) ចំណែក Siemens SQN73 បង្វិលតាមទ្រនិចនាឡិកា (Clockwise) នៅពេលមើលពីខាងចុងអ័ក្សតាមលក្ខខណ្ឌរបស់ក្រុមហ៊ុនផលិត។

ឧបករណ៍មានកម្រិតការពារ IP54 តាមស្តង់ដារ EN 60529 នៅពេលដំឡើងត្រឹមត្រូវ។ សីតុណ្ហភាពប្រតិបត្តិការចាប់ពី -20 ដល់ +60°C សំណើមដែលអាចទទួលយកបានក្រោម 95% RH ដោយមិនមានការកកជាដំណក់ទឹក។ កម្ពស់ដំឡើងអតិបរមា 2,000 ម៉ែត្រពីនីវ៉ូទឹកសមុទ្រ។ ទម្ងន់ប្រហែល 500 ក្រាម និងអាយុកាលតាមការរចនាចំនួន 250,000 វដ្តចាប់ផ្តើមដំណើរការ (Start Cycles) ក្រោមលក្ខខណ្ឌដែលក្រុមហ៊ុនផលិតបានកំណត់។

គោលការណ៍ដំណើរការ និងការប្រើប្រាស់

Siemens SQN72 / SQN73 Series ដំណើរការដោយកែតម្រូវទីតាំងដាំភ័រខ្យល់ និងឧស្ម័នតាមសញ្ញាពីប្រព័ន្ធគ្រប់គ្រងឧបករណ៍ដុត។ ប្រព័ន្ធ Camshaft ខាងក្នុងជួយកំណត់ចំណុចបញ្ជាស្វ៊ីចសម្រាប់គ្រប់គ្រងទីតាំងបើក និងបិទ។

ឧបករណ៍នេះសមស្របសម្រាប់ប្រព័ន្ធឧបករណ៍ដុតប្រេង និងឧស្ម័នក្នុងឧស្សាហកម្ម ដូចជា ប្រព័ន្ធដុតរបស់ឡចំហាយ (Boiler Burner) ប្រព័ន្ធគ្រប់គ្រងដាំភ័រ និងប្រព័ន្ធឧបករណ៍ដុតប្រភេទ Two-Stage ឬ Modulating ដែលអាចប្រើរួមគ្នាបាន។

អាចប្រើជាមួយ Siemens Burner Controller ដូចជា LME, LMO, LOA, LFL, LAL, LGK16 និង LOK16 ព្រមទាំងប្រព័ន្ធគ្រប់គ្រងបន្ទុកដែលប្រើ RWF50 / RWF55។ ត្រូវពិនិត្យភាពស៊ីគ្នារវាងម៉ូដែល និងសៀគ្វីបញ្ជាមុនពេលដំឡើង។

ចំណុចត្រូវពិចារណាមុនជ្រើសរើស

មុនពេលជ្រើសរើស Siemens Actuator Servomotor SQN72 / SQN73 គួរពិនិត្យលេខម៉ូដែល ទិសដៅបង្វិល កម្លាំងបង្វិល រយៈពេលបង្វិល 90° ទំហំអ័ក្ស ការតភ្ជាប់អគ្គិសនី និងប្រភេទ Burner Controller ដែលកំពុងប្រើប្រាស់ ដើម្បីធានាថាអាចដំឡើងជំនួសឧបករណ៍ចាស់ និងប្រើប្រាស់បានយ៉ាងសមស្រប និងមានសុវត្ថិភាព។
