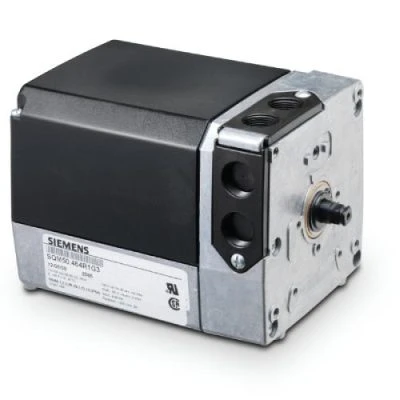

Siemens Actuator Servomotor SQM5 Series

産業用バーナーシステム向け空気・ガスダンパー制御アクチュエーター

Siemens Actuator Servomotor SQM5 Series は、中型から大型の油バーナーおよびガスバーナーシステムにおいて、空気ダンパーとガスダンパーの位置を制御する電動アクチュエーター（Air & Gas Damper Actuator）です。燃焼システムの負荷に応じて、燃焼用空気と燃料の供給量を調整することを目的として設計されています。

本製品は可逆式電動アクチュエーター（Reversible Electromotive Actuator）を採用しており、時計回りおよび反時計回りの両方向に回転できます。機種に応じて最大 40 Nm のトルクに対応し、調整可能なカム（Adjustable Cams）による位置設定機能と、内部・外部の位置表示機構を備えています。

Siemens SQM5 は、3-Position 制御や Modulating Controller と組み合わせて使用できます。適切な電子モジュールを介して 4～20 mA などの制御信号に対応し、システム構成によってはバーナー制御装置から直接制御することも可能です。

Siemens SQM5 Series の主な特長

• 最大トルク 40 Nm： 10～40 Nm のトルクに対応する機種を用意し、さまざまなダンパー負荷に適合します。

• Reversible Motor： 回転方向を切り替えられる同期モーターを採用しています。

• Adjustable Running Time： 機種および使用条件に応じて、動作時間は 10～90 秒です。

• Adjustable Cams： 回転式カムと角度目盛りにより、スイッチの動作位置を調整できます。

• Position Indication： 本体内部および外部の表示窓から回転位置を確認できます。

• Electronic Module Option： 制御信号や位置フィードバック信号に対応する電子モジュールを取り付けられます。

• Exchangeable Drive Shaft： 駆動軸は交換可能で、片側または両側に軸端を備えた構成を選択できます。

• Protection Class IP54： 取付開口部やケーブル導入口が適切に密閉されている場合、IP54 の保護等級に対応します。
