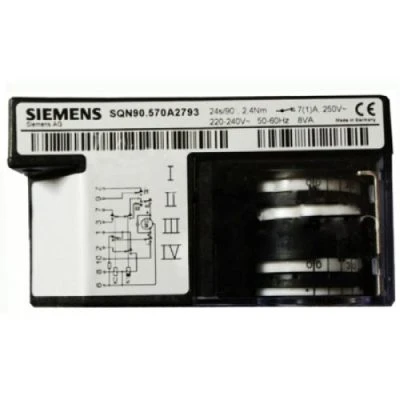

Siemens Actuator Servomotor SQN9 Series バーナーダンパー制御用アクチュエータ

Siemens Actuator Servomotor SQN9 Seriesは、小型から中型の油・ガスバーナー（Oil & Gas Burner）において、空気ダンパーおよびガスダンパーの位置を駆動・制御する電動ダンパーアクチュエータ（Electromotoric Damper Actuator）です。燃焼負荷に応じて空気量と燃料供給量を調整するために使用されます。

可逆同期モーター（Reversible Synchronous Motor）を採用し、ギア機構（Gear Train）と調整可能なカム（Adjustable Cams）によって動作位置を制御します。トルクは0.8～2.4 Nm、90°の回転時間は機種により約4～24秒です。電源はAC 230 Vおよび一部機種でAC 115 Vに対応しています。SQN90シリーズは反時計回り、SQN91シリーズは時計回りに回転します。

Siemens SQN9シリーズは、Siemens LOA、LMO、LMG、LFLなどのバーナーコントローラーや、対応する制御回路を介したP、PI、PID制御システムと組み合わせて使用できます。産業用ボイラー、工業用バーナー、ダンパー位置制御を必要とする加熱設備などに適しています。

主な特長（Key Features）

• Reversible Synchronous Motor: ダンパーの動作を制御する可逆同期モーター。

• トルク0.8～2.4 Nm： 小型から中型バーナーのダンパー駆動に対応。

• 動作時間4～24秒： 機種や使用条件に応じた90°の回転時間。

• Adjustable Cam Switches: エンドスイッチおよび補助スイッチの動作位置を調整可能。

• Internal Position Indication: 回転位置の確認と調整に便利な目盛りを装備。

• Maintenance-Free Gear Train: 通常の定期メンテナンスを必要としないギア機構。

• Manual Disengagement: ギア機構を解除し、駆動軸の位置を手動で調整可能。

• Heat-Resistant Housing: 耐熱性・耐衝撃性を備えたプラスチックハウジング。

技術仕様（Technical Specifications）

• メーカー（Brand）： Siemens

• シリーズ（Series）： SQN9 Series

• 製品タイプ（Product Type）： Electromotoric Damper Actuator

• モータータイプ（Motor Type）： Reversible Synchronous Motor

• トルク（Torque）： 0.8～2.4 Nm（機種による）

• 動作時間（Running Time）： 90°回転で4～24秒（機種による）

• 回転角度（Angular Adjustment）： 最大90°

• 電源電圧（Power Supply）： AC 230 V / AC 115 V（機種による）

• 電源周波数（Frequency）： 50～60 Hz

• 消費電力（Power Consumption）： 8 VA

• 回転方向（Rotation Direction）： SQN90：反時計回り / SQN91：時計回り

• エンドスイッチ（End Switches）： 2個

• 補助スイッチ（Auxiliary Switches）： 最大3個

• 位置調整（Position Adjustment）： Adjustable Cams

• 電気接続（Electrical Connection）： Screw Terminals

• 適合電線断面積（Wire Cross-Section）： 0.5～2.5 mm²

• 使用温度（Operating Temperature）： -20～+60°C

• 使用湿度（Operating Humidity）： 相対湿度95%未満

• 安全クラス（Safety Class）： DIN EN 60730に準拠したClass II

• 重量（Weight）： 約550 g

用途（Applications）

Siemens SQN9シリーズは、油・ガスバーナー（Oil & Gas Burner）の空気ダンパーおよびガスダンパーの位置制御に適しています。また、産業用ボイラー（Industrial Boiler）の燃焼制御システムや、小型から中型バーナーを使用する産業用加熱設備にも使用できます。対応するバーナー制御システムと組み合わせることで、運転シーケンスに従って低燃焼（Low Fire）と高燃焼（High Fire）の各運転状態に適したダンパー位置の調整が可能です。

注意事項： 設置または交換する前に、型式、電源電圧、トルク、回転方向、回転時間および制御回路が既存の機器に適合していることを確認してください。Siemens SQN9シリーズの仕様は機種によって異なる場合があります。
