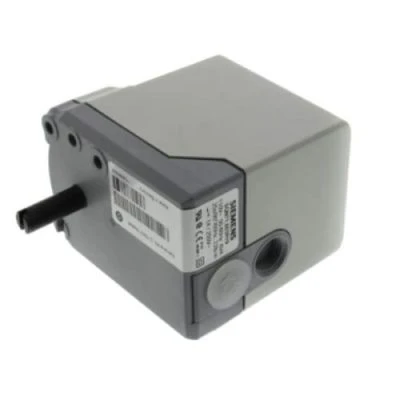

Siemens Actuator Servomotor SQN7 Series バーナー用ダンパー制御アクチュエータ

Siemens Actuator Servomotor SQN7 Series は、小・中容量の油・ガスバーナー（Oil & Gas Burner）に使用されるエアダンパー、ガスダンパー、および関連制御機器を駆動し、その位置を制御する電動アクチュエータ（Electromotoric Actuator）です。バーナーの運転負荷に応じて、燃焼空気量と燃料供給量を調整するために使用されます。

同期モーター（Synchronous Motor）と減速ギア機構、カムスイッチ（Cam Switch）を組み合わせて回転位置を制御します。定格トルクは 1.5–2.5 Nm、保持トルクは 0.7–1.3 Nm、90° の回転時間は機種により約 4–30 秒です。SQN70、SQN71、SQN74、SQN75 の4シリーズがあり、回転方向や取付構造が異なります。

Siemens SQN7 Series の主な特長

• 同期モーターを採用し、エアダンパーとガスダンパーの位置を制御します。

• 定格トルク 1.5–2.5 Nm、保持トルク 0.7–1.3 Nm に対応しています。

• 50 Hz における 90° の回転時間は、機種により約 4–30 秒です。

• 調整可能なカムスイッチ（Adjustable Cam Switches）により、リミットスイッチと補助スイッチの作動位置を設定できます。

• 内部位置表示機構（Internal Position Indicator）を装備しています。

• 減速ギア機構は通常の保守が不要で、位置調整のために切り離すことができます。

• 耐熱性と耐衝撃性を備えたプラスチック製ハウジングを採用しています。

• 機種および制御回路に応じて、2段制御（2-Stage）と比例制御（Modulating）に対応します。

技術仕様（Technical Specifications）

• 製品型式（Model）： Siemens SQN70 / SQN71 / SQN74 / SQN75 Series

• モータータイプ（Motor Type）： Synchronous Motor

• 定格トルク（Nominal Torque）： 1.5–2.5 Nm

• 保持トルク（Holding Torque）： 0.7–1.3 Nm

• 90° 回転時間（Running Time）： 50 Hz において約 4–30 秒（機種による）

• 電源電圧（Supply Voltage）： AC 230 V / AC 115 V（機種による）

• 電源周波数（Frequency）： 50–60 Hz

• 消費電力（Power Consumption）： 最大 6 VA

• 使用可能回転角度（Positioning Angle）： 最大 160°

• 回転方向（Rotation Direction）： SQN70 / SQN74 は反時計回り、SQN71 / SQN75 は時計回り

• リミットスイッチ（End Switches）： 2 個

• 補助スイッチ（Auxiliary Switches）： 数量は機種によって異なります

• 保護等級（Protection Rating）： 所定の取付条件で IP40。SQN74 / SQN75 の側面ケーブル引込口を使用する場合は IP20

• 使用温度（Operating Temperature）： -20°C ～ +60°C

• 質量（Weight）： 約 500 g

• 設計寿命（Designed Lifetime）： メーカー指定条件下でバーナー起動サイクル 250,000 回

Siemens SQN7 Series の機種

• SQN70 Series： 反時計回り（Counterclockwise）、90° 回転時間は約 4–30 秒。

• SQN71 Series： 時計回り（Clockwise）、90° 回転時間は約 4–30 秒。

• SQN74 Series： 反時計回り（Counterclockwise）、90° 回転時間は約 4 秒。

• SQN75 Series： 時計回り（Clockwise）、90° 回転時間は約 4–30 秒。

Siemens SQN7 Actuator の用途

Siemens SQN7 Series は、産業用ボイラー（Industrial Boiler）、工業炉（Industrial Furnace）、温水装置、および油・ガスバーナーを使用する加熱システムのエアダンパーとガスダンパーの制御に適しています。

機種と配線方式に応じて、Siemens LAL、LFL、LME、LGB、LOA、LMO、LGK16、LOK16 などのバーナー制御装置や RWF50 / RWF55 コントローラーと組み合わせ、バーナーの運転負荷に応じてダンパー位置を調整できます。

選定時の注意事項

購入または交換の前に、既設機器の正確な型式、トルク、回転方向、回転時間、電源電圧、軸寸法、制御回路を確認してください。Siemens SQN7 Actuator が既存のバーナーシステムに適切に取り付けられ、正常に動作できることが重要です。
