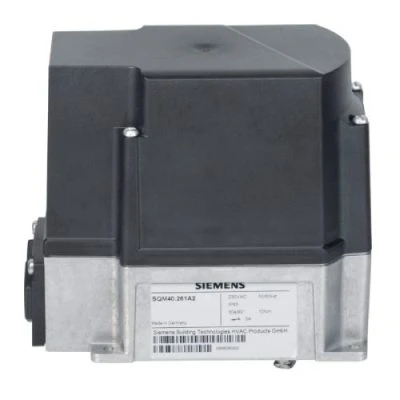

Siemens Actuator Servomotor SQM40 / SQM41 Series

Siemens Actuator Servomotor SQM40 / SQM41 Series は、空気ダンパー、ガスダンパー、バタフライバルブ（Butterfly Valve）、および中・大型の油・ガスバーナー（Oil & Gas Burner）の燃料流量制御装置を駆動・位置制御する電動アクチュエータ（Electromotoric Actuator）です。工場の熱プロセス設備にも使用できます。

同期モーター（Synchronous Motor）を採用し、機種により 2.5～18 Nm のトルクと、90° 回転時約 5～65 秒の動作時間に対応します。SQM40 は反時計回り、SQM41 は時計回りに回転します。3-Position 制御に対応する機種のほか、4～20 mA または 2～10 V などのアナログ信号を受信する電子制御モデルもあり、燃焼システムの負荷に応じて機器の位置を調整できます。

主な特長

• 機種により 2.5 / 5 / 10 / 18 Nm のトルクに対応

• 90° 回転時の動作時間は約 5 / 15 / 30 / 65 秒

• SQM40 は反時計回り（CCW）、SQM41 は時計回り（CW）

• 機種により AC 120 V または AC 230 V に対応

• 指定機種では 3-Position 制御および Analog Control に対応

• 調整可能なカムスイッチ（Adjustable Cam Switches）と内部位置表示機構を装備

• 防塵・防水保護等級 IP66

• 所定の手順に従って駆動軸とモーターの連結を解除し、位置を調整できる機構を装備

用途

Siemens SQM40 / SQM41 Series は、油バーナー（Oil Burner）、ガスバーナー（Gas Burner）、産業用ボイラー（Industrial Boiler）、工業用熱プロセス設備（Thermal Process）などに適しており、システムの運転負荷に応じた空気と燃料の供給量制御に使用されます。

注意： Siemens SQM40 / SQM41 は機種によって技術仕様が異なるため、選定前に型式、トルク、回転方向、電源電圧、制御信号方式をご確認ください。
